齒輪的公差直接影響到其精度等級。

一般三坐標測量常見的公差：同軸度公差、點輪廓度公差、曲線輪廓度公差、傾斜度公差、對稱度公差，設備測量結果不是簡單的數字，需要明白它具體的含義，輔助不良品后續改正。

我們來一起看看吧！

01.同軸度公差：

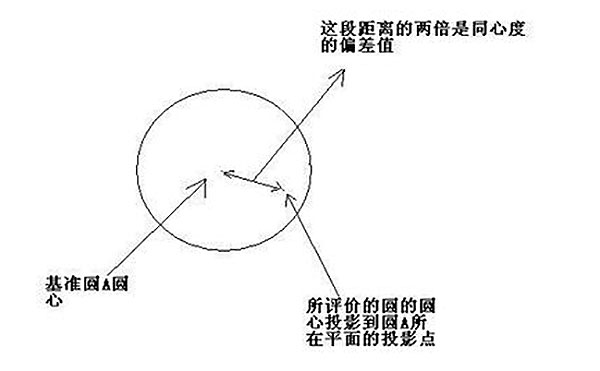

以圓A為基準,圓B的同心度誤差的計算方法為:

圓B圓心的實際值,投影到基準圓A所在的平面,投影點到圓A圓心距離的兩倍。

02.點輪廓度公差：

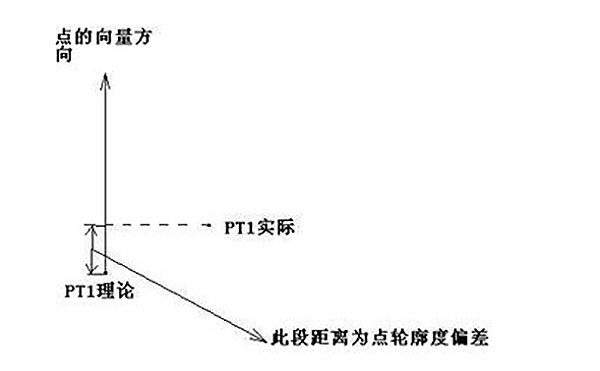

偏差的計算公式為實際點投影到通過理論點的法向直線，兩點之間的距離。

03.曲線輪廓度：

曲線輪廓度偏差的計算方法為所有分布在理論曲線兩端的實際測量點,分別兩邊距離理論曲線最大值之和。

<img src="/userfiles/images/2020/07/29/2020072913572815.jpg" title="齒輪三坐標測量常見公差計算方法" alt=齒輪三坐標測量常見公差計算方法"/>

04.傾斜度公差：

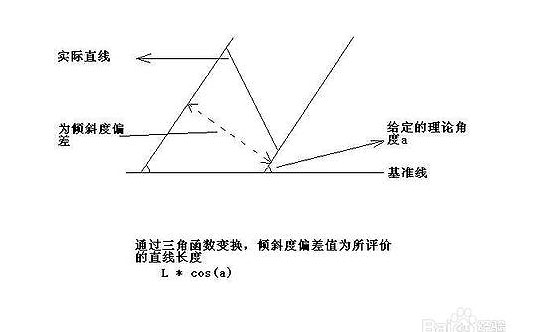

直線對直線的傾斜度偏差的計算方法為:

05.對稱度：

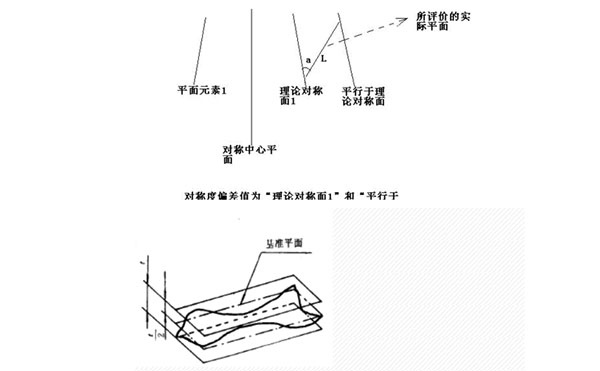

公差帶是距離為公差值t且相對基準的中心平面相對配置的兩平行平面之間的區域。
